Схема двухтрубной системы отопления с естественной циркуляцией

Современные люди, живущие в многоквартирных домах, не задумываются по какой системе спроектировано и смонтировано их отопление – однотрубной или двухтрубной. Тем же, кто решил самостоятельно построить себе жилье, необходимо тщательно изучить существующие варианты отопления и выбрать тот, который наиболее подходит для конкретных условий.

Применение двухтрубной системы позволяет добиться равномерного распределения теплоносителя в сети и максимально точно отрегулировать отдельные узлы отопления в зависимости от назначения данного помещения. (См. также: Коллекторная система отопления)

Двухтрубные схемы с естественной циркуляцией


Рисунок 1

На рис. 1 изображена схема двухтрубной системы отопления с применением нижней разводки с естественным током теплоносителя.

При такой системе вода от теплогенератора попадает в магистральную трубу подачи, расположенную в подвале или проходящую по полу первого этажа, далее происходит распределение теплоносителя по стоякам, от них – в радиаторы. Отработанный теплоноситель поступает в обратную магистраль, которая прокладывается там же, где и подающая.

Удаление воздушной пробки из системы осуществляется либо с помощью кранов Маевского, либо  — воздушной трубы, соединяющей расширительный бак и подающие стояки. Для более эффективного отвода воздуха магистральные трубопроводы должны быть проложены с соблюдением уклонов по течению теплоносителя. (См. также: Системы отопления многоэтажных домов)

Преимуществами нижней разводки перед верхней являются меньшие теплопотери, возможность эксплуатации помещений нижних этажей при недостроенных верхних или при проведении в них ремонтных работ.

При верхней разводке магистральные трубы монтируются выше уровня отопительных приборов, как показано на рис.2.


Рисунок 2

В данной системе теплоноситель подается от котла вверх к подающей магистрали, откуда по стоякам проступает вниз к радиаторам отопления. Охладившийся теплоноситель попадает в обратный магистральный трубопровод, находящийся либо в подвале, либо на полу нижнего этажа, если есть возможность предусмотреть необходимый уклон. Удаление воздуха в этой системе осуществляется с помощью расширительного бака. (См. также: Выбор системы отопления)

К достоинствам данной системы относятся легкость удаления воздуха без использования ручного труда и монтажа воздушной трубы. Также напор в подающих стояках выше, чем в описанной ранее отопительной системе.

Двухтрубные системы с принудительной циркуляцией

В двухтрубных вертикальных системах, предусматривающих использование циркуляционного насоса, могут быть использованы схемы и нижней, и верхней разводки. Устройство данных систем аналогично устройству систем с естественным током теплоносителя и отличаются присутствием циркуляционного насоса. Значительное давление, которое создается с помощью насоса, позволяет уменьшить диаметр труб.

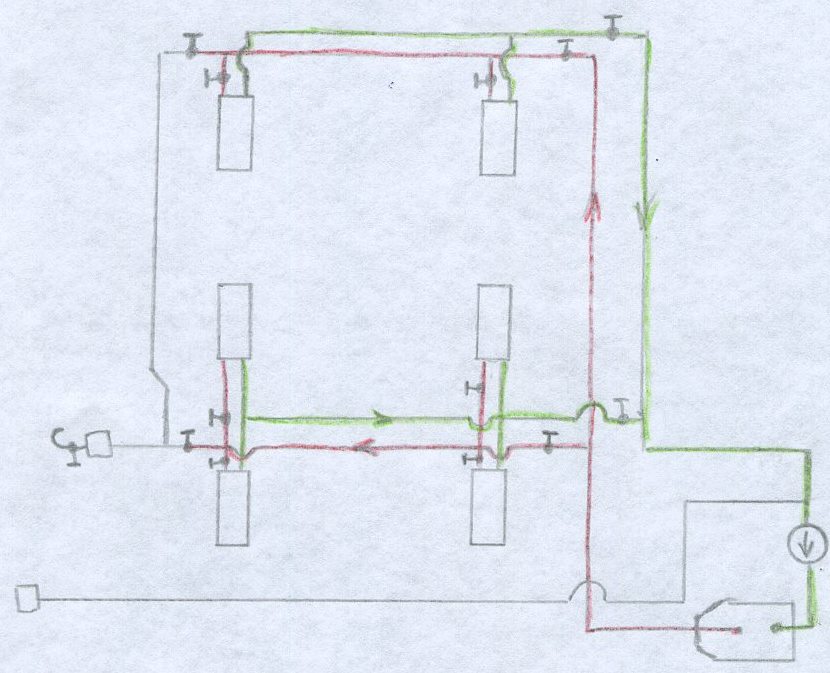

Схема с нижней разводкой
Схема с нижней разводкой

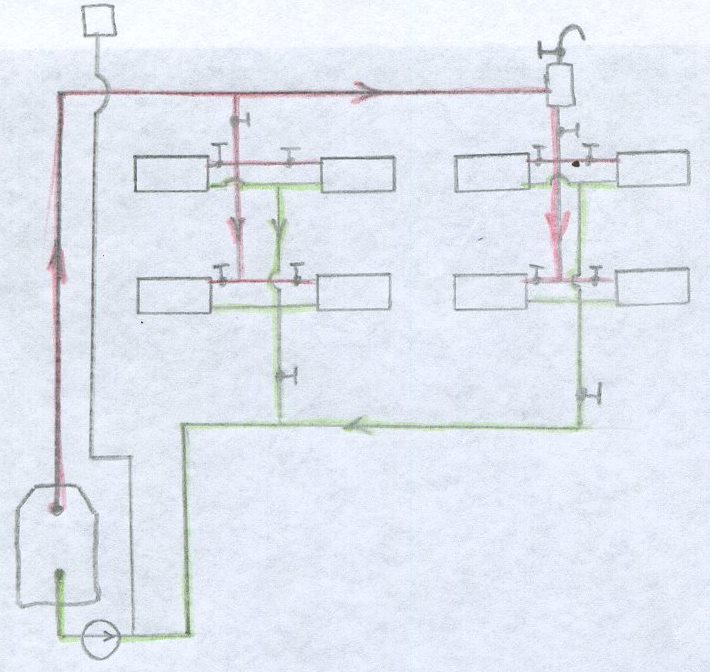

Схема с верхней разводкой
Схема с верхней разводкой

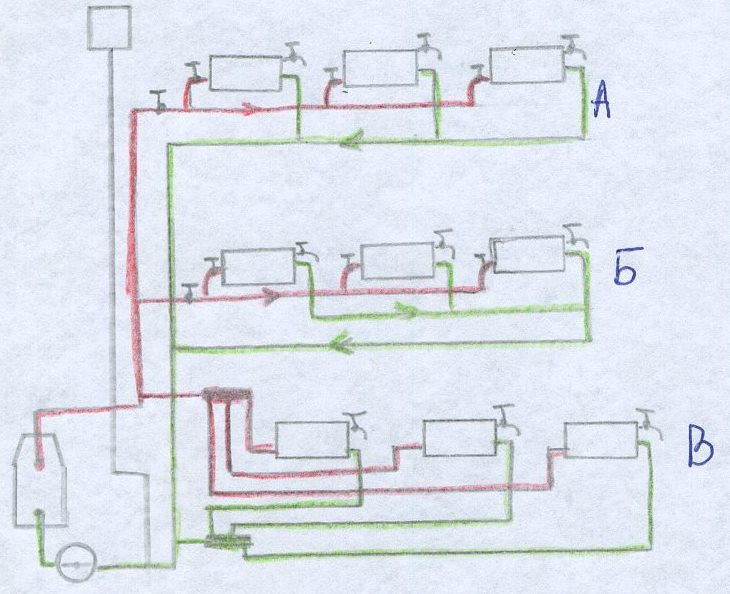

Горизонтальные двухтрубные системы бывают:

а) тупиковыми;

б) с попутным движением теплоносителя;

в) коллекторными.

В тупиковой системе циркуляционный контур каждого последующего отопительного прибора становится все больше, что значительно усложняет процесс регулировки в такой системе. (См. также: Карта сайта)

В схеме с попутным движением теплоносителя циркуляционные контуры равны, но расход трубы увеличивается.

Коллекторная система самая удобная для регулировки, но самая затратная в плане требуемых материалов и производимых монтажных работ.

Выпускаемые современной промышленностью котлы, предназначенные для отопления небольших зданий, чаще всего, имеют в комплекте насос и расширительный бак. (См. также: Схема разводки отопления частного дома)
