Водоснабжение квартиры

Рассмотрено водоснабжение квартиры, его виды и особенности, предъявлены основные требования к системе подачи воды. Так же перечислены и подробно описаны все виды труб, которые можно применить для сооружения системы водоснабжения в квартире.

Если с водоснабжением загородного дома или коттеджа все понятно (бурим скважину или роем колодец), то с квартирой дела обстоят иначе. Гораздо сложнее осуществить надежное водоснабжение квартиры, которое бы работало бесперебойно и на протяжении многих десятков лет. Все должно просчитываться до мелочей, а работники, которые будут заниматься этим делом должны иметь высокий уровень профессионализма. Система водоснабжения квартиры принадлежит жилищно-коммунальному хозяйству, которое за ним закреплено, и требует особого подхода. Все трубы объединены в единую сеть, которая представляет собой сложную целостную систему. (См. также: Наружные сети водоснабжения)

Водоснабжение в квартире

Рисунок 1: Водоснабжение в квартире

Основные требования к водоснабжению квартиры

  1. Функциональность. Сегодняшние системы водоснабжения должны обеспечить бесперебойную работу всей сантехники, которую мы захотим установить в квартире. Наше оборудование позволит не зависеть от аварий и профилактических работ на центральной системе.
  2. Надежность. Система должна иметь максимальную защиту от протечки и свободный доступ к вентилям подачи воды на случай аварийной ситуации, чтобы перекрыть воду самостоятельно без вмешательства сантехников (которые, как известно, появляются, когда соседей уже зальет). Система водоснабжения квартиры должна быть оснащена автоматической системой отключения воды, в случае если возникнет протечка во время вашего отсутствия.
  3.  Удобство обслуживания. Наша система содержит в себе минимум узлов обслуживания, существующие узлы обслуживания просты в обращении и не требуют к себе большого внимания. Осуществлять работу с узлами нужно, только если это необходимо.
  4. (См. также: Закон о водоснабжении и водоотведении)

  5. Защита приборов сантехники. Системой обеспечиваются, максимальные сроки службы для всей установленной в квартире сантехники тем самым защищает их нежнейшую «начинку» при перепаде давления (современные агрегаты, такие как гидромассажная ванна и душевая кабинка, и смеситель с керамическим эксцентриком, очень привередливы к воде).
  6. Приемлемая цена.  Стоимость полностью подготовленной системы, включая в себя весь материал и проведение монтажных работ, не  должна быть высокой.
  7. Скрытость. Трубы для водоснабжения в квартире, должны хорошо справляться со своей работой, при этом они не должны быть выставлены на показ. И не создавать вынужденные, ни кому не нужные «декоративные» выступы и колонны.
  8. (См. также: Отключение водоснабжения)

Горячее водоснабжение в квартире

Рисунок 2: Горячее водоснабжение в квартире

В выполнении вышеупомянутых требований, и будет определяться идеальная система водоснабжения. Для установки нового оборудования в системе водоснабжения нужно сравнить и выбрать подходящий тип трубы – медные, металлопластиковые или полипропиленовые.

Важно! Выбор типа труб будет влиять на потребительское свойство системы.

Состав системы водоснабжения

Устанавливая новую систему водоснабжения необходимо предусмотреть возможность подключения к системе всех необходимых приборов сантехники. Если взять полный набор современных устройств сантехники для квартиры, то это будет:

  • Ванна
  • Кабина для душа
  • Рукомойник
  • Сушитель для полотенец
  • Унитаз
  • Биде
  • Мойка для кухонной посуды
  • Кран с питьевой водой
  • Стиральная машина
  • Посудомоечная машина.

Водоснабжение квартиры

Рисунок 3: Водоснабжение квартиры

Проект системы водоснабжения квартиры

Проект водоснабжения квартиры должен предусматривать водонагревательный прибор для обеспечения горячей водой помещения в случае аварийных работ на центральной линии подачи. При необходимости набор сантехнического оборудования может быть изменен по желанию хозяина квартиры.  В некоторых современных квартирах располагается по несколько санузлов (и это сейчас встречается очень часто), и каждый санузел должен быть «привязан» к отдельному стояку центрального водоснабжения, а при этом образуются независимые друг от друга системы. (См. также: Схема подключения водонагревателя в квартире)

Совет! Чтобы повысить надёжность систем водоснабжения необходимо, прежде всего, уменьшить численное количество соединений в системы. Замена труб водоснабжения не обходится без соединений, которые желательно подвести к одному определенному месту, чтобы обеспечить возможность легкого доступа к этому месту.

Сделать это нам поможет схема коллекторной разводки водоснабжения. Для примера  можно рассмотреть систему коллектора для одной из квартир, где учтен самый оптимальный набор приборов сантехники, о котором говорилось ранее.

Коллекторная схема водоснабжения квартиры

Рисунок 4: Коллекторная схема водоснабжения квартиры

  1. Труба стояковая систем холодной подачи воды;
  2.  Главный вентиль систем холодного водоснабжения;
  3.  Редукторы давления и фильтры систем холодного водоснабжения;
  4.  Коллектор-распределитель систем холодного водоснабжения;
  5.  Вентиль запорный подачи холодной воды;
  6.  Система нагрева воды;
  7.  Вентиль запорный горячей воды от системы нагрева;
  8.  Стояковые трубы системы ГВС;
  9.  Центральный вентиль системы горячего водоснабжения;
  10.  Фильтр и редуктор систем горячего водоснабжения;
  11.  Коллектор распределителя системы горячего водоснабжения;
  12.  Запорный кран магистрали сушителя полотенец;
  13.  Кран запорный;
  14.  Сантехника и приборы.

Стандартная схема водоснабжения

Рисунок 5: Стандартная схема водоснабжения

Стандартная схема водоснабжения квартиры

Водоснабжение квартиры по стандартной схеме включает в себя экономию труб и  уменьшает трудовые затраты при их укладке (к реальности такой «экономии» мы ещё вернемся). Чтобы не прокладывать отдельные трубы к каждому потребителю, и не расходовать лишний материал, такой схемой предусмотрено, что часть магистрали рассчитана сразу на несколько потребителей (при сравнении двух рисунков, хорошо видно, что стандартная система разводки использует на много меньше труб).  При стандартной схеме прокладки труб, система магистралей сильно разветвлена, и к каждому разветвлению (на схеме это крестики) требуется установка фитингов тройников. В этом случае каждый фитинг должен разветвлять одну трубу на две, а, как известно каждое соединение может послужить потенциальной причиной протечкой. (См. также: Как правильно подключить водонагреватель)

Стандартная схема водоснабжения квартиры имеет недостаток: существенно снижается и возможность раздельного отключения подачи воды. Используя такую схему, разветвленные соединения, как правило, оказываются разбросанными  по всей системе. А если образуется протечка, то на ее поиск потребуется много времени. Обеспечивать легкость доступа ко всем соединениям  практически невозможно. При выполнении стандартной системы разводки часть соединений будет наглухо замуровано в стены или пол, а при возникновении протечки понадобится ломать отдельные покрытия стен и полов.

Виды труб

Стальные трубы для водоснабжения

В наши дни стальные трубы водоснабжения практически не используются. За продолжительный период времени этот материал израсходовал свой ресурс и морально устарел. Сегодня при производстве труб используются более практичные материалы. Цена на стальные трубы сравнительно не высокая и при решении сэкономить стальные трубы — это не лучший выбор. Поэтому замена труб водоснабжения в квартире должна проходить с учетом этих особенностей.

Стальные трубы для водоснабжения

Рисунок 6: Стальные трубы для водоснабжения

Монтаж труб из стали обойдется дороже установки других видов труб, он отнимает много сил и времени. Одним из недостатков является высокая подверженность к избыточному конденсату.

Важно! От времени внутри стальных труб образуется ржавчина и известковые отложения, по этим причинам уменьшается диаметр труб и снижается их пропускная способность.

Медные трубы для водоснабжения

Если вы решили установить медные трубы для водоснабжения, то нужно помнить, что это самое дорогое удовольствие, но и служат они от пятидесяти до ста лет, что позволяет вам в перспективе сэкономить на замене труб. При использовании медных труб вы забудете о ржавчине, кроме того медь имеет бактерицидные свойства.

Медные трубы для водоснабжения

Рисунок 7: Медные трубы для водоснабжения

Металлопластиковые трубы для водоснабжения

Металлопластиковые трубы в наши дни пользуются большой популярностью, они очень практичны и надежны. Монтировать металлопластиковые трубы достаточно легко и не требуется дорогой специальный инструмент. Стыковать трубы нужно с помощью фитингов. Металлопластиковая труба состоит из 3 частей. Такая конструкция может выдерживать гидроудары, а также высокую температуру горячей воды  до +75С. Срок ее службы 35 лет.

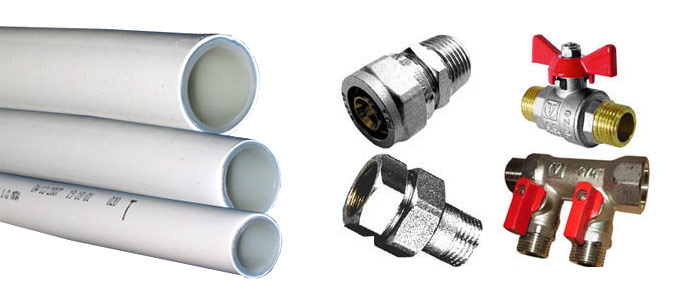

Металлопластиковые трубы для водоснабжения

Рисунок 8: Металлопластиковые трубы для водоснабжения
