Подробно рассмотрено промышленное водоснабжение, его виды и особенности. Перечислены и описаны три схемы водоснабжения промышленных предприятий: прямоточная, последовательная и оборотная. Рассмотрен принцип действия и особенности каждой схемы.
Ни одно предприятие не может функционировать без подачи воды. Мероприятия по обеспечению водой технологических процессов, охлаждающих систем оборудования и печей, паровых котлов, а также хозяйственных и питьевых нужд (этот вариант предусматривает использование воды, соответствующей ГОСТу 2874-54) промышленного предприятия в системе образуют промышленное водоснабжение. Характер технологических процессов, для которых предназначена вода, определяет способ предварительной ее обработки в системе промышленного водоснабжения. (См. также: Прокладка наружных сетей водоснабжения)

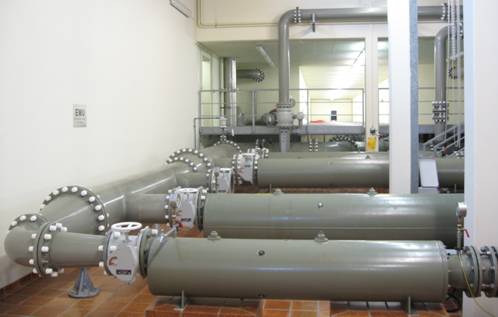

Рисунок 1: Промышленное водоснабжение
Способы могут быть различными: умягчение воды, снижение концентрации солей, удаление из ее состава сероводорода и железа и прочие. Применяемая система промышленного водоснабжения может быть прямоточной (предусматривающей сброс отработанной воды после очистки в водоем) или оборотной (предусматривающей повторное использование очищенной воды для нужд производства, восполняя свежей водой только объемы потерь). Промышленное водоснабжение подразумевает сравнительно равномерное потребление воды определенного качества в течение всего года.
Источники воды для предприятий
Реки, озера, водохранилища – все эти открытые источники воды используются в промышленном водоснабжении предприятий в первую очередь, использование же подземных вод наблюдается значительно реже. Это обусловлено ограниченным количеством водоносных горизонтов с уровнем водоотдачи, способным дать полное обеспечение водных потребностей крупного предприятия, а также распространенным использованием вод из подземных источников для хозяйственно-питьевых потребностей населения и предприятий промышленности.

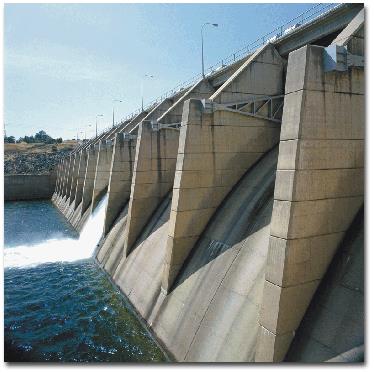

Рисунок 2: Водохранилище
Особенности и сложности систем водоснабжения предприятий
Современное промышленное водоснабжение главной задачей ставит увеличение объемов повторно используемой воды на предприятиях всех отраслей промышленности. Промышленное водоснабжение нефтеперерабатывающих заводов в основном оборотного типа, свежая вода подается в систему лишь для восполнения потерь, а также для ограниченного количества потребителей. (См. также: Схема водоснабжения частного дома)
Важно! Из-за сложности системы водоснабжения предприятий нефтеперерабатывающей промышленности, а также по причине содержания в отработанной воде остаточных нефтепродуктов возникает необходимость замены водного охлаждающего оборудования на аналоги воздушного типа.

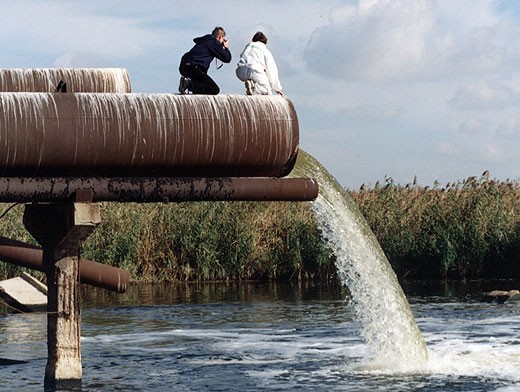

Рисунок 3: Сбросы отработанной воды из предприятия
Специфика некоторых предприятий обуславливает снабжение водой, качество которой выше качества питьевой. В летний сезон наблюдается повышение коммунального водопотребления. Качество питьевой воды определяют санитарные нормы. Для достижения необходимого уровня качества вода из поверхностных водоемов и рек подвергается специальной очистке. Помимо отработанной производственной воды после очистки, водоснабжение промышленных предприятий может быть осуществлено за счет надлежащим образом очищенных городских стоков. Источниками воды для промышленного водоснабжения служат в основном реки, подземные воды используются в значительно меньших объемах.
Виды схем водоснабжения промышленных предприятий
Схемы водоснабжения промышленных предприятий могут быть:
- прямоточными;
- последовательными;
- оборотными.
Прямоточная схема водоснабжения
Схемой водоснабжения прямоточного типа предусмотрена подача воды к потребителю, ее использование, очистка (при необходимости) и последующий сброс в водоем. (См. также: Схема водоснабжения квартиры)
Совет! Такую схему можно применять в случае наличия вблизи от объекта (на расстоянии до 3 км) мощного источника воды, а также при условии, что высота над уровнем воды самого предприятия (расположение его площадки) небольшая (до 20 м).

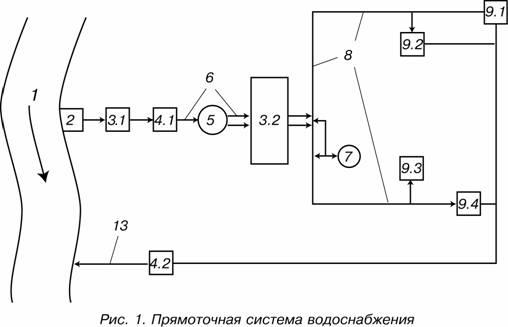

Рисунок 4: Прямоточная система водоснабжения
Последовательная схема водоснабжения
Подача воды для производственных нужд по схеме последовательного водоснабжения происходит последовательно в несколько цехов предприятия. Объем подаваемой из источника воды, по сравнению с промышленным водоснабжением прямоточного типа, значительно уменьшен. Это вызвано особенностями этой схемы водоснабжения.

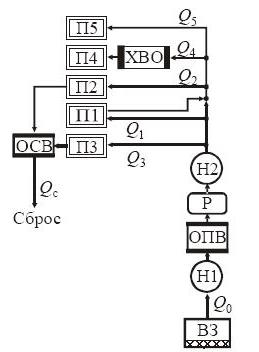

Рисунок 5: Последовательная схема водоснабжения
Оборотная схема водоснабжения
Система оборотного водоснабжения приобретает решающее значение в промышленном водоснабжении. Избыток тепла воды, использованной в теплообменных аппаратах, устраняется в градирне, брызгальном бассейне или другом аналогичном устройстве, после чего вода подается снова в цикл циркуляционными насосами. При этом происходит многократное и последовательное физико-химическое воздействие на воду: изменение ее температуры, аэрация, испарение, загрязнение. (См. также: Договор водоснабжения и водотведения)

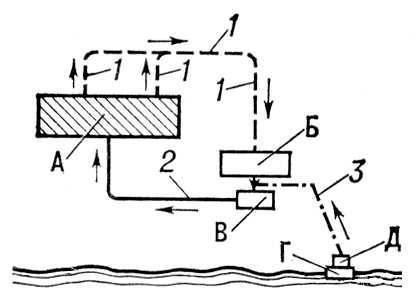

Рисунок 6: Оборотная схема водоснабжения
Это приводит к частичным потерям объема оборотной воды путем капельного выделения и испарения в атмосферу. Частичное испарение, в свою очередь, провоцирует рост минерализации воды. При этом нередко наблюдается нарушение стабильности: повышение коррозионной активности воды либо увеличение отложений минеральных солей. Это приводит к постепенному накоплению в воде пыли и продуктов коррозии. Поэтому, подача в систему свежей воды, важна, как для восполнения потерь, так и для восстановления ее качества.
Оборотное водоснабжение промышленных предприятий использует повторно воду, нагретую в охладительных системах производства и затем охлажденную на специальном оборудовании. При необходимости производится не только охлаждение, но и очищение оборотной воды. Такое количество физико-химических воздействий на воду не может обойтись без частичных потерь ее объема. Эти потери составляют 3-5% от всего объема используемой в оборотной системе воды, и восполняются путем подачи свежей воды из водного источника в бассейн с отработанной охлажденной водой.

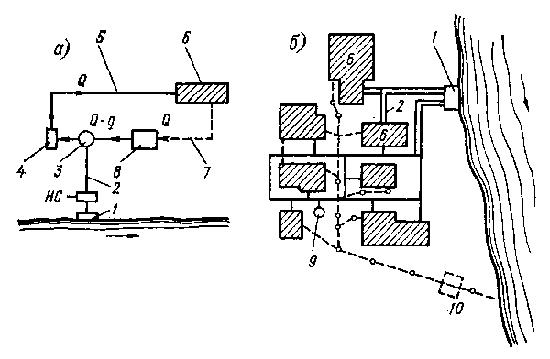

Рисунок 7: Схемы промышленного водоснабжения
а) – оборотного типа; б) – прямоточного типа; 1 — водоприемник, насосная станция 1-го подъема воды; 2 — водовод; 3 — сборный колодец; 4 – циркуляционные насосы; 5 — внутренний водовод предприятия; 6 – помещение с охлаждающим оборудованием; 7 – трубопровод сброса; 8 – охладитель отработанной воды; 9 — водонапорная башня; 10 — очистные сооружения для стоков. (См. также: Закон о водоснабжении и водоотведении)
Применение схем водоснабжения
Применение оборотной системы оптимально, если мощность источника водоснабжения ограничена. Экономический эффект от такой схемы достигается также и при источнике достаточной мощности, но который значительно удален от объекта (от 4-5 км), либо промышленная площадка расположена значительно выше уровня воды в источнике (от 25 м).
Обустройство оборотной системы водоснабжения значительно снижает объем сбрасываемых в водоем промышленных стоков и, как следствие, снижает уровень его загрязненности.
Применение комбинированных схем, которое практикуется передовыми предприятиями, — прямоточно-последовательной, оборотной последовательной, оборотной – позволяет полностью устранить необходимость сброса в водоем загрязняющих стоков. Кроме того, такие схемы позволяют без лишних расходов обеспечить противопожарное водоснабжение промышленных предприятий. Большие предприятия имеют отдельную противопожарную систему водоснабжения, в отличие от жилых домов, где система подачи воды отвечает сразу за все.

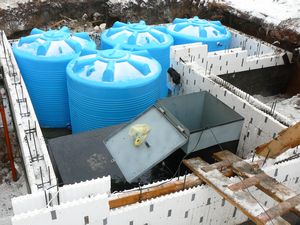

Рисунок 8: Система противопожарного водоснабжения на предприятии
В системах оборотного водоснабжения вода охлаждается в предназначенных для этого гидротехнических сооружениях, в основном градирнях, прудах-охладителях и брызгальных бассейнах.
В брызгальном бассейне вода разбивается на мелкие частицы, и охлаждается в потоке воздуха. Основная часть бассейна состоит из вытянутого прямоугольного водонепроницаемого котлована, который перпендикулярно расположен относительно господствующего направления ветра, и системы труб с насадками-брызгалками над ним.
