Однотрубная система отопления

Однотрубные системы отопления находят свое применение в современном строительстве, благодаря своим проверенным временем достоинствам: простоте монтажа, гидравлической регулировки, а главное – высокой гидравлической устойчивости. Эти важные характеристики позволяют с успехом эксплуатировать данную систему в странах бывшего Советского Союза и некоторых европейских государствах.

Организация отопления по однотрубной схеме

При однотрубной отопительной системе поступление теплоносителя происходит по очереди во все соединенные последовательно радиаторы. В результате – в каждый последующий радиатор поступает все более охлаждающийся теплоноситель. Это главная особенность, которой отличается однотрубная система отопления. Схема такой системы имеет и недостаток — затрудненность регулирования температуры отдельно взятого отопительного прибора. Также к минусам можно отнести необходимость создания насосом высокого давления в системе для успешного ее функционирования. (См. также: Выбор схемы системы отопления для частного дома)

К несомненным достоинствам применения однотрубной схемы можно отнести простоту монтажа, небольшое количество требуемых труб, сохранение постоянным количества оборотной воды благодаря применению регулировочных вентилей.

Однотрубная система может иметь замыкающие контуры, а может быть проточной.


Рисунок 1

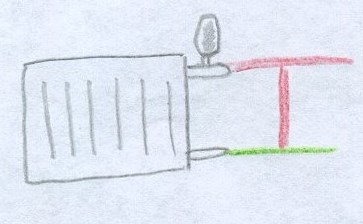

На рис. 1 изображено разделение потока теплоносителя в системе с замыкающим контуром. Одно направление – далее по стояку, второе – в отопительный прибор. Из радиатора остывший теплоноситель поступает обратно в стояк. В радиатор поставляется смесь теплоносителя из предыдущего радиатора и стояка.

Для такой системы используется специальная арматура, имеющая внутри своего корпуса байпас. С помощью вентиля происходит регулировка потоками. (См. также: Современное водяное отопление)

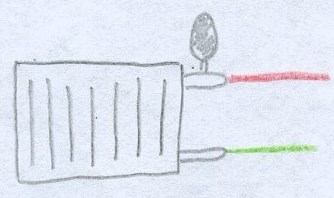

При прямоточной схеме теплоноситель последовательно перетекает из одного нагревательного прибора в другой, постоянно охлаждаясь (рис.2).


Рисунок 2

Применение горизонтальной отопительной системы


Рисунок 3

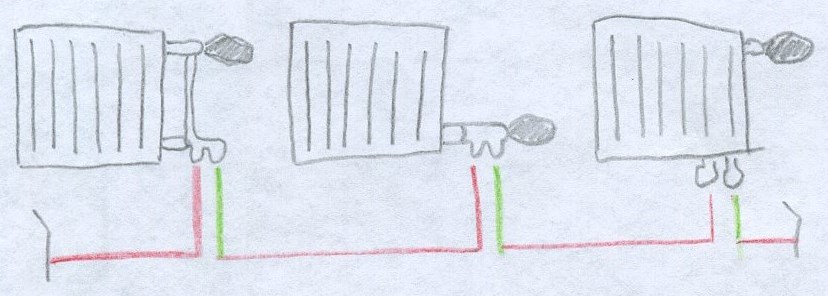

На рис. 3 изображен вариант однотрубной горизонтальной системы отопления. Теплоноситель последовательно проходит все отопительные элементы, теряя температуру на каждом из них, и возвращается обратно в систему подачи.

Расход теплоносителя в трубопроводе подачи равномерный по всей его протяженности, а падение температуры тем выше, чем дальше находится радиатор от источника нагрева. (См. также: Схема отопления одноэтажного дома)

В случае фиксированной подачи воды площадь отопительных приборов должна возрастать по мере удаления от источника тепла.

Применение вертикальной отопительной системы


Рисунок 4

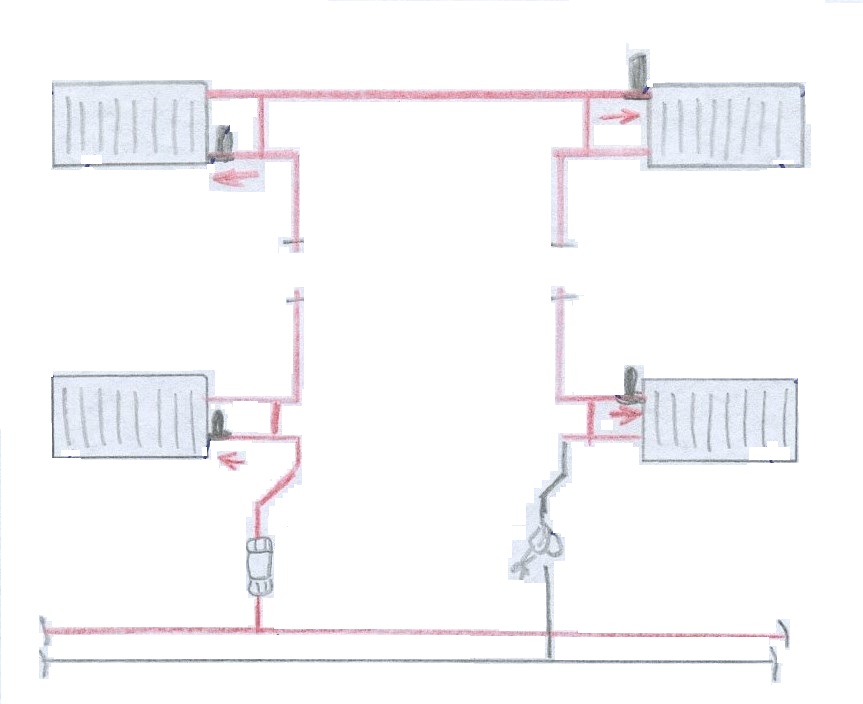

На рис. 4 показана вертикальная схема однотрубного отопления, применяемая в строениях, которые имеют более одного этажа.  Обычно такая разновидность отопительной системы предусматривает верхнюю разводку с размещением на чердаке подающего трубопровода. От него вниз спускаются подающие стояки, снабжающие теплоносителем радиаторы, которые смонтированы на этажах четко один по другим.

Температура теплоносителя является абсолютно одинаковой в точках врезки в идущие вниз стояки. Температурные изменения происходят в самих стояках. (См. также: Паровое отопление)

При проектировании таких систем необходимо предусмотреть использование регулировочной арматуры, которая обеспечит эффективность и удобство эксплуатации теплосети. К такой арматуре относятся термостатические клапаны, радиаторные регуляторы, воздухоотводчики, шаровые краны, балансировочные вентиля.

Правильное проектирование отопительной схемы и использование современных комплектующих позволит добиться максимальной теплоотдачи эксплуатируемой системы обогрева конкретного здания.
